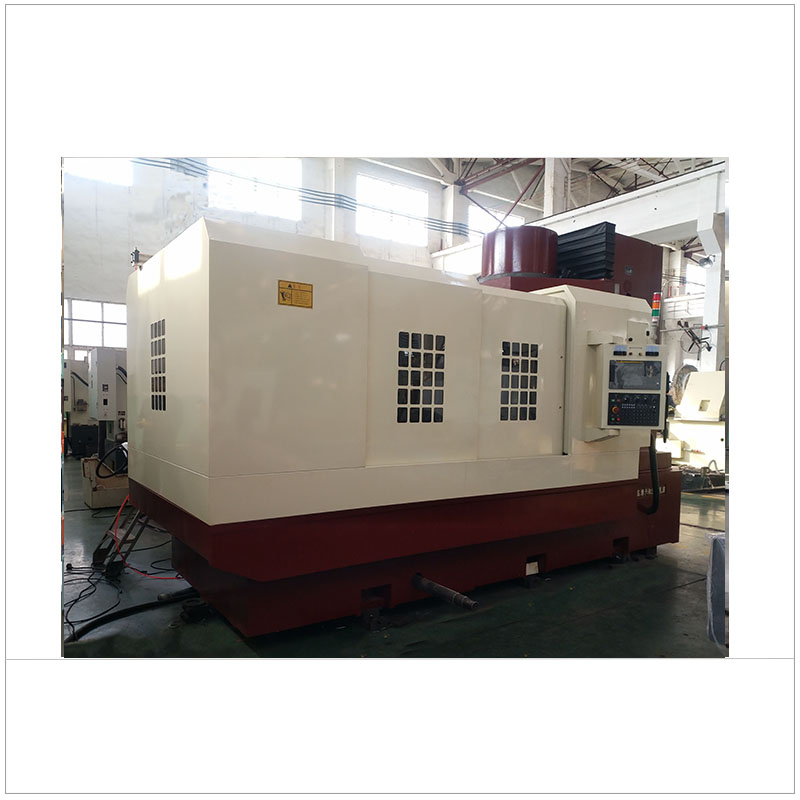

数控立轴圆台平面磨床MK74160

简要概述:

数控立轴圆台平面磨床是以砂轮端面进行磨削的一种高效率的加工机床,该机床的布局形式为吸盘装在拖板上经电机齿轮等驱动作旋转运动,立柱装在床身上,磨头主轴砂轮卡盘电机装在垂直溜板上,垂直溜板装在立柱导轨上,...

免费咨询:400-635-1955

邮箱地址:lqhxjc@vip.163.com

索取报价

资料下载

数控立轴圆台平面磨床是以砂轮端面进行磨削的一种高效率的加工机床,该机床的布局形式为吸盘装在拖板上经电机齿轮等驱动作旋转运动,立柱装在床身上,磨头主轴砂轮卡盘电机装在垂直溜板上,垂直溜板装在立柱导轨上,通过滚珠丝杠减速器交流伺服电机驱动作垂直进给,实现对工件进行磨削。,拖板上吸盘回转为变频调速导轨为滑动导轨,立柱垂直溜板为滑动导轨副,滚珠丝杠经减速器作垂直上下运动。磨头主轴轴承采用高精度角接触轴承,机床铸件采用HT250优质铸铁,树脂砂工艺铸造经退火去应力处理,结构稳定工艺性好。

MK74160立轴圆台平面磨床结构分为床身,旋转工作台部分,立柱与垂直溜板部分,垂直溜板与磨头部分,砂轮修正部分,机床润滑部分,机床防护部分,机床冷却部分,数控系统与机床电气部分。 1、床身工作台部分: 床身与回转工作台导轨为整体结构钢性好。回转导轨为滑动导轨,导轨粘结6S胶带,人工刮研接触精度好,精度高,油浸式自动润滑,方便可靠, 2、旋转工作台部分: 机床的旋转工作台装在床身拖板上,由电机经皮带轮,传动轴,螺旋齿轮,斜齿轮,带动工作台旋转,工作台转数为变频调速,起动平稳。 3、立柱 磨头垂直升降装在立柱上采用滑动导轨副,磨头导轨为粘结6S胶带,导轨垂直升降丝杠及减速器装在立柱上,丝母装在磨头体上,通过减速器交流伺服电机驱动实现磨削过程的手动进给及自动进给,垂直移动距离最小0.001,无级变速。 4、砂轮修正部分: 砂轮修正器装在垂直溜板上,手动修正,可根据工作情况随时对砂轮进行修正。 5、机床润滑部分: 机床立柱拖板导轨采用电动计量泵润滑,工作台圆导轨备有独立油箱,浸泡式润滑,采用HG液压导轨油32。 6、机床防护部分: 机床立柱与、床身、旋转工作台等均采用金属板材焊接防护罩,坚固耐用安全防护符合GB15760-1995《金属切削机床安全防护通用条件》的规定。 7、机床冷却部分: 机床磨削冷却部分采用100L/min冷却单元,使用充足方便。 8、电气部分: 9.1 整个电器系统符合GB/5226.1-2002国家标准。 9.2 机床立柱分别装有极限位置开关保证机床能在安全有效区间内移动工作。 9.3 机床电气控制采用国产数控系统,功能强大可靠性高电器柜密封性好,不进灰尘。电柜配有外挂式空调。

MK74160技术参数

工作台直径mm

Φ1600

电磁工作台吸力范围

80-120N/cm2

磨削工件最大尺寸(直径×高)mm

Φ1600×500

磨削工件最大重量kg

2500

通过磨削工件最大尺寸

Φ1600

砂轮卡盘尺寸,mm

Φ870

工作台转速 (变频调速)      r/min

5-16

工作台移动距离     mm

810

工作台移动速度     m/min

2.5

工作台旋转电机功率  kw

7.5

工作台移动电机功率 kw

3

磨头主轴转速       r/min

585

砂瓦尺寸

150×35×90mm

磨头电机功率      kw

75

磨头垂直移动速度(无级变速)

0.025-100mm

磨头垂直升降电机功率      Nm

27Nm

冷却水泵电机功率       kw

0.75

机床总功率   kw

90
